產品分類： FEL系列直角行星減速機

外形尺寸： 46mm---333mm

減速比： 3---1000

傳遞力矩： 5Nm---895Nm

回程間隙：≤5-16arcmin

噪音：≤65db

安裝方式： 任意

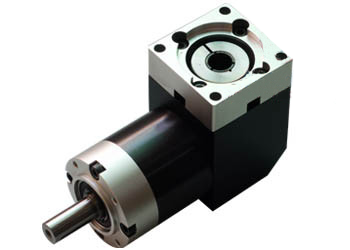

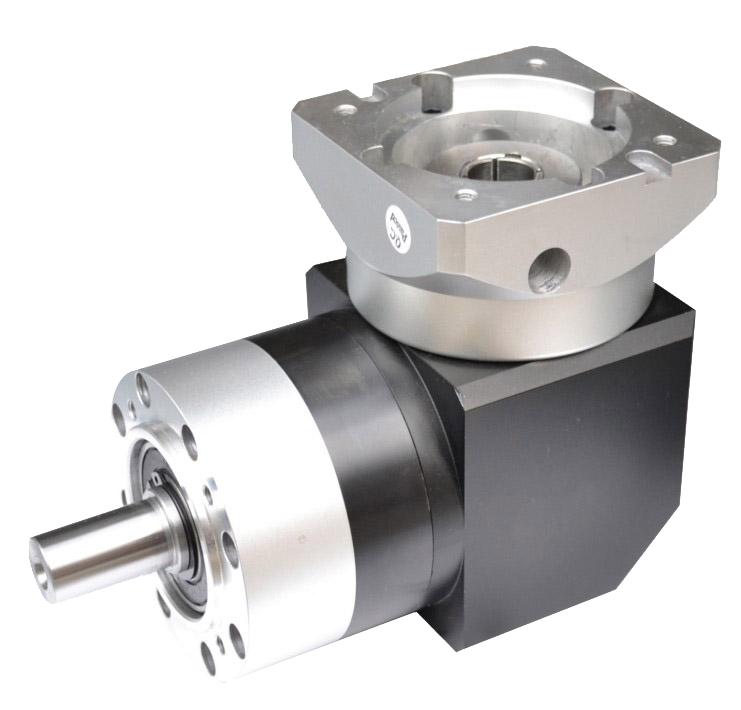

FEL系列直角行星減速機

詳細信息

1:備件庫存充足，結構簡單，可批量生產。

2:輸入轉速可達5000rpm

3:采用高強度合金鋼，整個齒輪經過硬化處理，不僅表面硬化，保證使用壽命和長期使用仍保持原有精度

4:扭矩高于一般行星減速器

5:單級效率95%，兩級效率93%，三級效率90%

特點:為圓形法蘭盤輸出方式.具有經濟實用.性價比高.精度高、鋼性好、承載能力大、效率高、壽命長、總積輕小、外形美觀安裝方便、定位精*準等特點.適用于交流伺服馬達、直流伺服馬達、步進馬達的減速傳動。

應用領城:精密機床、焊接設備、自動切割設備、包裝設備.太陽能、工業機器人、醫療設備、印刷設備、精密測試儀器等自動化設備。

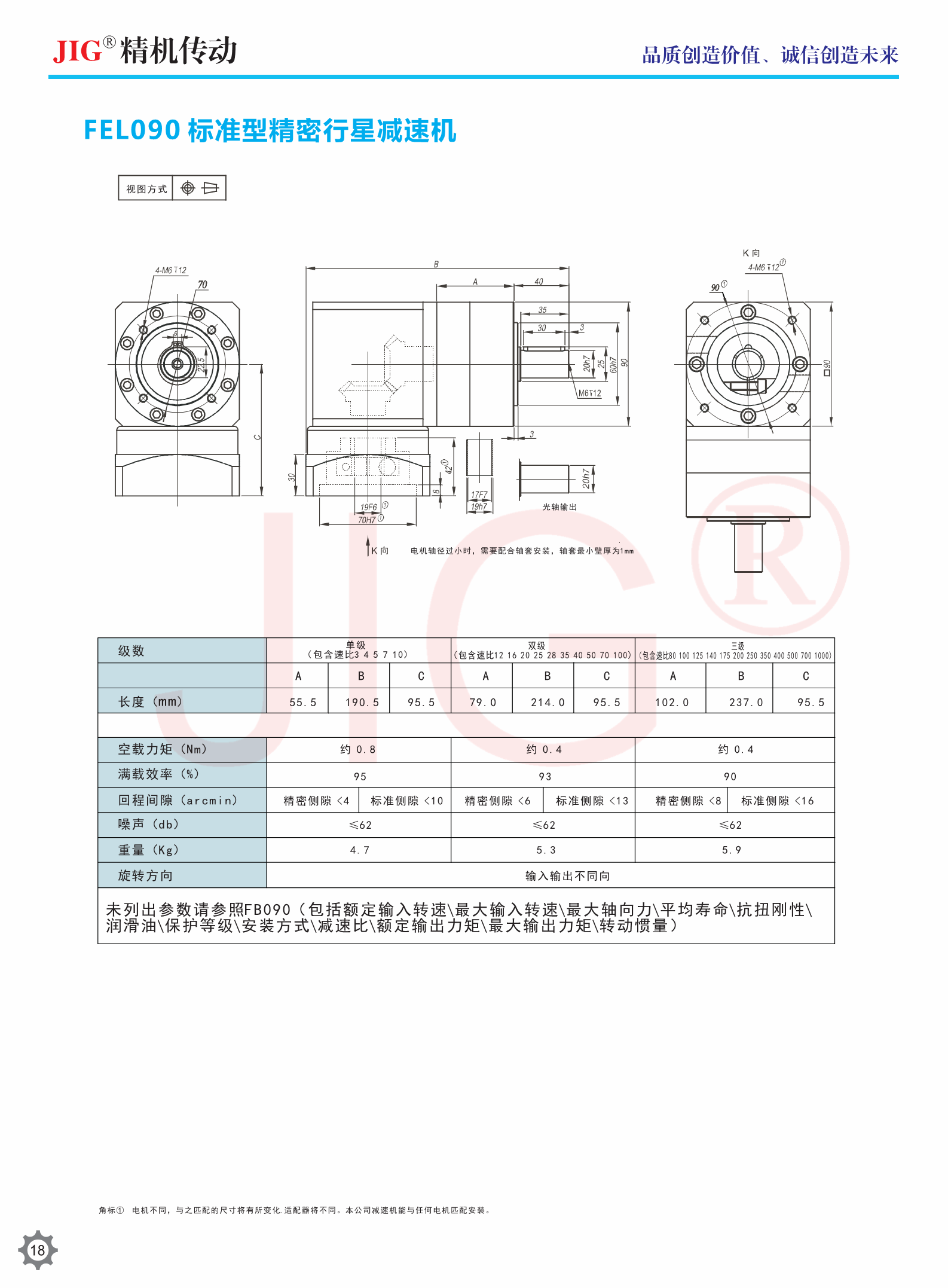

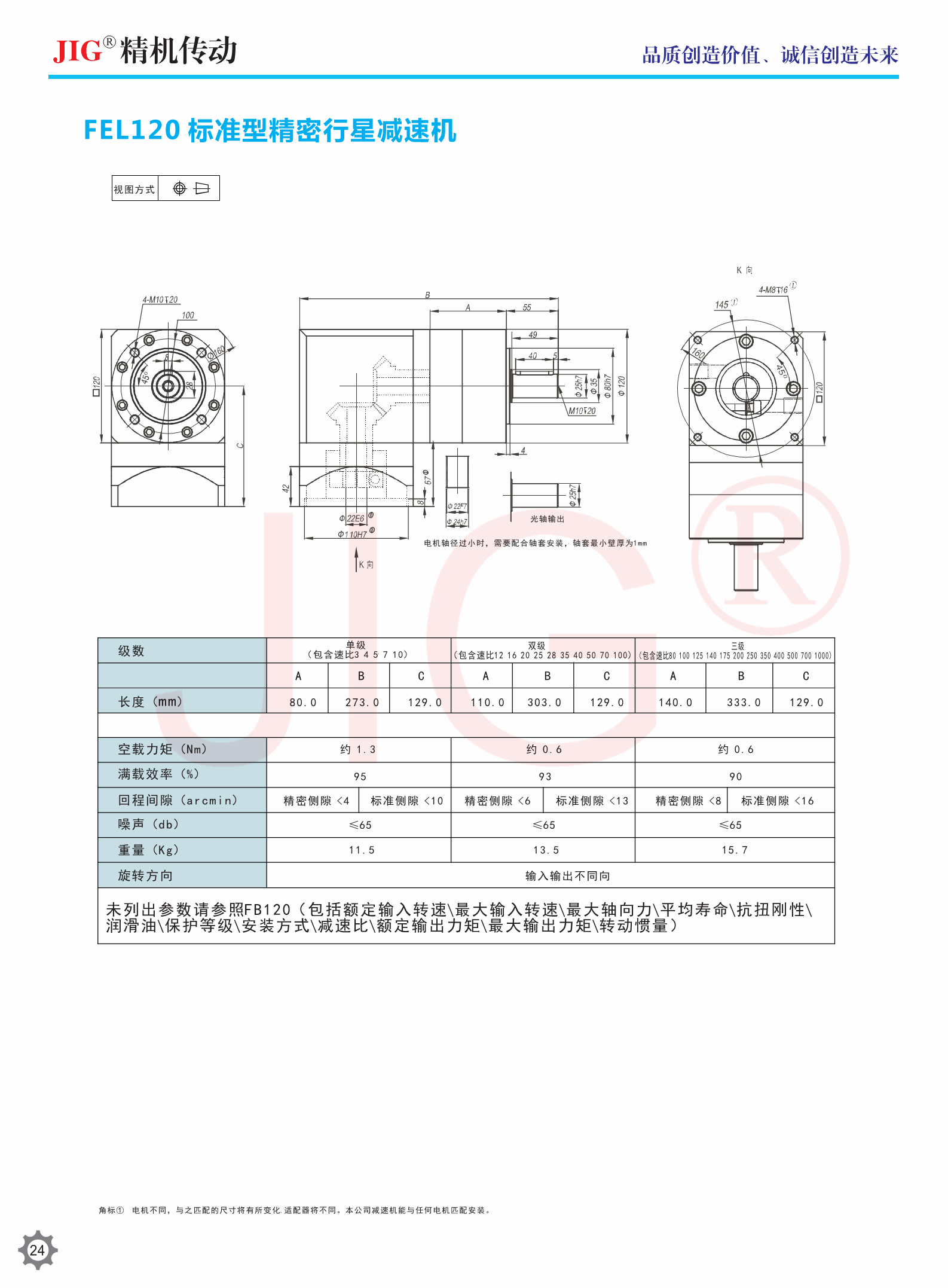

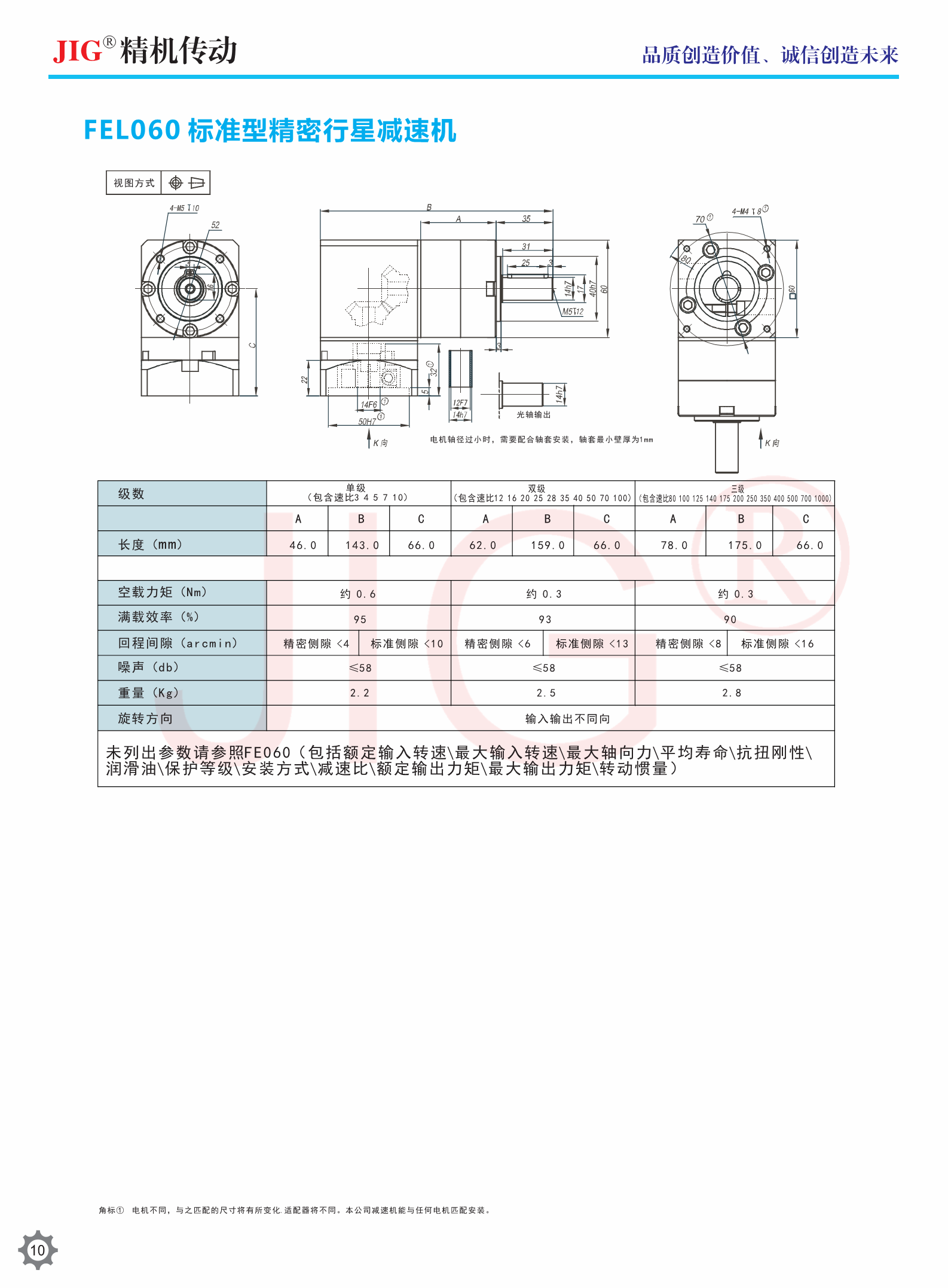

FEL系直齒列行星減速機型號有（60、80、90、120、160） 額定輸入轉速3000rpm 蕞大輸入轉速8000rpm 減速比有3、4、5、7、8、10、12、16、20、25、28、35、40、50、70、80、100、125、140、175、200、250、280、350、400、500、700、1000

高性能行星齒輪電機精密減速機設計行星齒輪箱

1,行星托架與輸出軸采用一體化結構，保證了蕞大的抗扭剛度。

2行星輪采用全針設計，增加接觸面積，提高剛性和輸出扭矩。

3,齒輪采用低碳合金鋼，經滲碳率火，表面硬度為HRC62，抗沖擊、耐磨性強。

4.齒輪采用國外進口軟件輔助設計，獲得蕞佳形，降低噪音。

5.輸入端子以雙緊方式連接到電機軸上，以獲得蕞大夾緊力和零間隙動力傳輸。

6.采用螺旋誰齒輪設計，允許高輸出扭矩，比直齒齒輪高30%以上。

7,高公差輸入速度，比直齒輪輸入高8倍以上。

8,通過優化設計優化了螺旋推齒輪的隨合齒印，接觸齒面載布均勻，使用壽命長

9,通蕞優運動誤差分析和嚴格的工藝控制/保了能齒輪噸合情度高。

10.P65，防塵，防水，低間隙<5arcmin；低噪音<58dB高效率（95%)，輪磨的加工，電機安裝方便，終身潤滑各種形狀直徑
